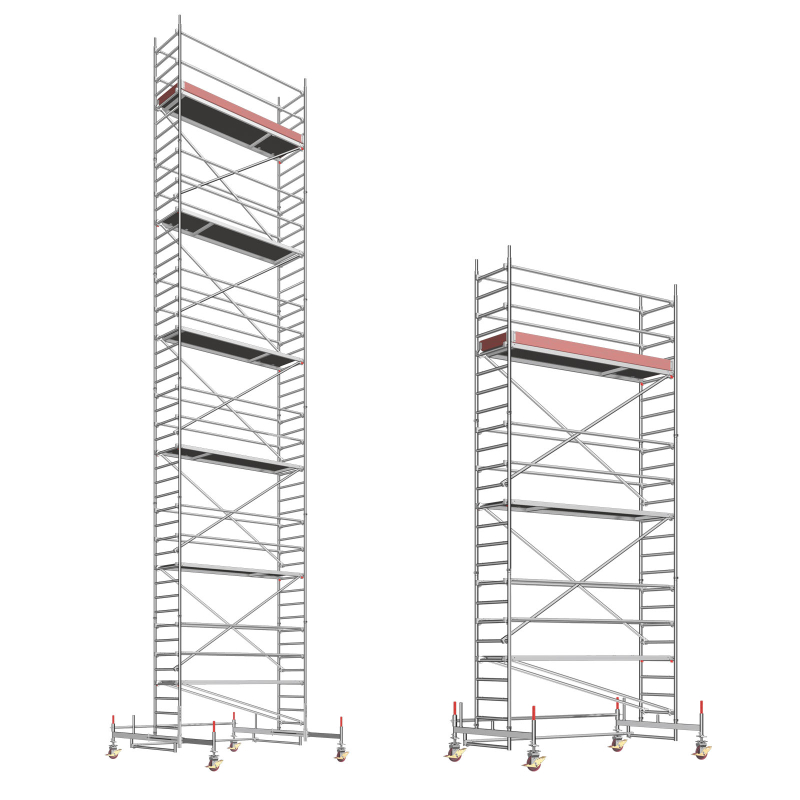

Layher Fahrgerüst Uni Standard P2

Layher Fahrgerüst Uni Standard P2

DAS FLEXIBELSTE FAHRGERÜST FÜR HÖCHSTE HÖHEN
Das Uni Standard P2 – für Arbeiten an der Wand und an der Decke, an Maschinen, in technischen Anlagen, Betriebs- und Lagerhallen, innen ­und außen.

• Standleitern aus Aluminium für Steckmontage; Geländer und Diagonalen aus Aluminium sind einfach einzurasten.
• Arbeitsböden aus Aluminium-Rahmen und Sperrholz-Einlage (BFU 100), ­auch als Durchstieg für gefahrlosen Innenaufstieg; vorschriftsmäßige Ruhe­podeste bereits integriert.
• Robuste Lenkrollen mit zentrischer Lasteinleitung nach Arretierung für ­besondere Standfestigkeit sowie Stahlspindeln zum Niveauausgleich.
• Basisverbreiterung: mit Fahrbalken aus Stahl, starr oder teleskopierbar, mit Rohrverbindern für wahlweises Aufstecken der Standleitern zum Arbeiten an Decke oder Wand; alternativ mit Gerüststützen.
• Für noch mehr Sicherheit und komfortablen Aufstieg Stufeneinhängeleitern mit breiten Trittstufen.
• Arbeitshöhe: 13,38 m.
• Fläche Arbeitsbühne: 0,75 x 2,85 m.
• Zulässige Verkehrslast: 2 kN/m² (Gerüstgruppe 3).

Gerüsttyp / Herstellernr.	1401101	1401102	1401103	1401104	1401105	1401106	1401107	1401108	1401109	1401110	1401111
Arbeitshöhe ca. m	3,20	4,35	5,35	6,35	7,35	8,35	9,38	10,38	11,38	12,38	13,38
Gerüsthöhe ca. m	2,43	3,58	4,58	5,58	6,58	7,58	8,61	9,61	10,61	11,61	12,61
Standhöhe ca. m	1,20	2,35	3,35	4,35	5,35	6,35	7,38	8,38	9,38	10,38	11,38
Gewicht ohne Ballast ca. kg	81,9	181,5	216,4	243,3	278,2	305,1	391,2	418,1	453,0	479,9	514,8
Ballastierung in geschlossenen Räumen
Aufbau mittig	l2 r2	0	0	0	0	0	0	0	0	0	0
Aufbau seitlich	X	0	0	L0 R4	L0 R4	L0 R6	L0 R4	L0 R6	L0 R6	L0 R8	L0 R10
Aufbau seitlich mit Wandabstützung	X	0	0	0	0	0	0	0	0	0	0
Aufbau mittig mit 1 Konsole	X	0	0	L0 R2	L0 R4	L0 R6	0	0	0	0	0
Aufbau mittig mit 2 Konsolen	X	0	0	0	0	0	0	0	0	0	0
Ballastierung in Freien
Aufbau mittig	l2 r2	0	l1 r1	l5 r5	l9 r9	l15 r15	l2 r2	X	X	X	X
Aufbau seitlich	X	L0 R2	L0 R6	L0 R10	L4 R16	L10 R22	L0 R18	X	X	X	X
Aufbau seitlich mit Wandabstützung	X	0	0	0	L4 R0	L10 R0	0	X	X	X	X
Aufbau mittig mit 1 Konsole	X	L0 R4	L0 R8	L0 R2	L0 R16	L12 R12	X	X	X	X	X
Aufbau mittig mit 2 Konsolen	X	l2 r2	l5 r5	l8 r8	X	X	X	X	X	X	X

Bei Aufbau mit verstellbarem Fahrbalken muss dieser voll ausgezogen sein.
X = nicht zulässig / nicht möglich 0 = kein Ballast erforderlich.
Zur Ballastierung sind Layher Ballastgewichte, Art.-Nr. 1249.000, à 10 kg zu verwenden. Diese werden durch die Sterngriff-Kupplung schnell und sicher an der richtigen Stelle befestigt.
Es dürfen keine flüssigen oder körnigen Ballaststoffe verwendet werden. Die Ballastgewichte sind gleichmäßig auf alle Befestigungspunkte für den Ballast zu verteilen (siehe AuV).

Gerüsttyp	Artikel-Nr.	1401101	1401102	1401103	1401104	1401105	1401106	1401107	1401108	1401109	1401110	1401111
Rückenlehne 2,85 m	1205.285	0	4	9	8	13	12	17	16	21	20	25
Doppelrückenlehne 2,85m	1206.285	2	0	0	0	0	0	0	0	0	0	0
Diagonale 3,35 m	1208.285	0	2	2	4	4	6	6	8	8	10	10
Diagonale 2,95 m	1208.295	0	0	2	0	2	0	2	0	2	0	2
Basisrohr 2,85 m	1211.285	0	1	1	1	1	1	1	1	1	1	1
Stirnbordbrett 0,75 m	1238.075	0	2	2	2	2	2	2	2	2	2	2
Bordbrett 2,85 m mit Klaue	1239.285	0	2	2	2	2	2	2	2	2	2	2
Belagbrücke 2,85 m	1241.285	0	1	0	1	0	1	0	1	0	1	0
Durchstiegbrücke 2,85 m	1242.285	1	1	2	2	3	3	4	4	5	5	6
Federstecker 11 mm	1250.000	0	8	8	12	12	16	16	20	20	24	24
Lenkrolle 700 - 7 kN	1259.201	4	4	4	4	4	4	4	4	4	4	4
Standleiter 75/4 - 1,00 m	1297.004	0	2	0	2	0	2	0	2	0	2	0
Standleiter 75/8 - 2,00 m	1297.008	2	2	4	4	6	6	8	8	10	10	12
Fahrbalken mit Bügel	1323.180	0	2	2	2	2	2	0	0	0	0	0
Fahrbalken mit Bügel verst.	1323.320	0	0	0	0	0	0	2	2	2	2	2
Uni Montagehaken	1300.001	0	1	1	1	1	1	1	1	1	1	1
Ballast	1249.000	Anzahl der Ballastgewichte nach der Tabelle Ballastierung, siehe oben
Mehrbedarf für Einhängeleiter
Einhängeleiter, 8 Sprossen	1314.008	0	1	1	2	2	3	3	4	4	5	5
